Светильники взрывозащищённые ДСП-82 со светодиодным модулем предназначены для освещения помещений промышленных предприятий, открытых промышленных площадок, и других мест взрывоопасных зон классов 1 и 2 по ГОСТ IEC 60079-10-1-2013 и классов 21, 22 по ГОСТ IEC 60079-10-2-2011, ГОСТ IEC 60079-14-2013, в соответствии с Ex-маркировкой.

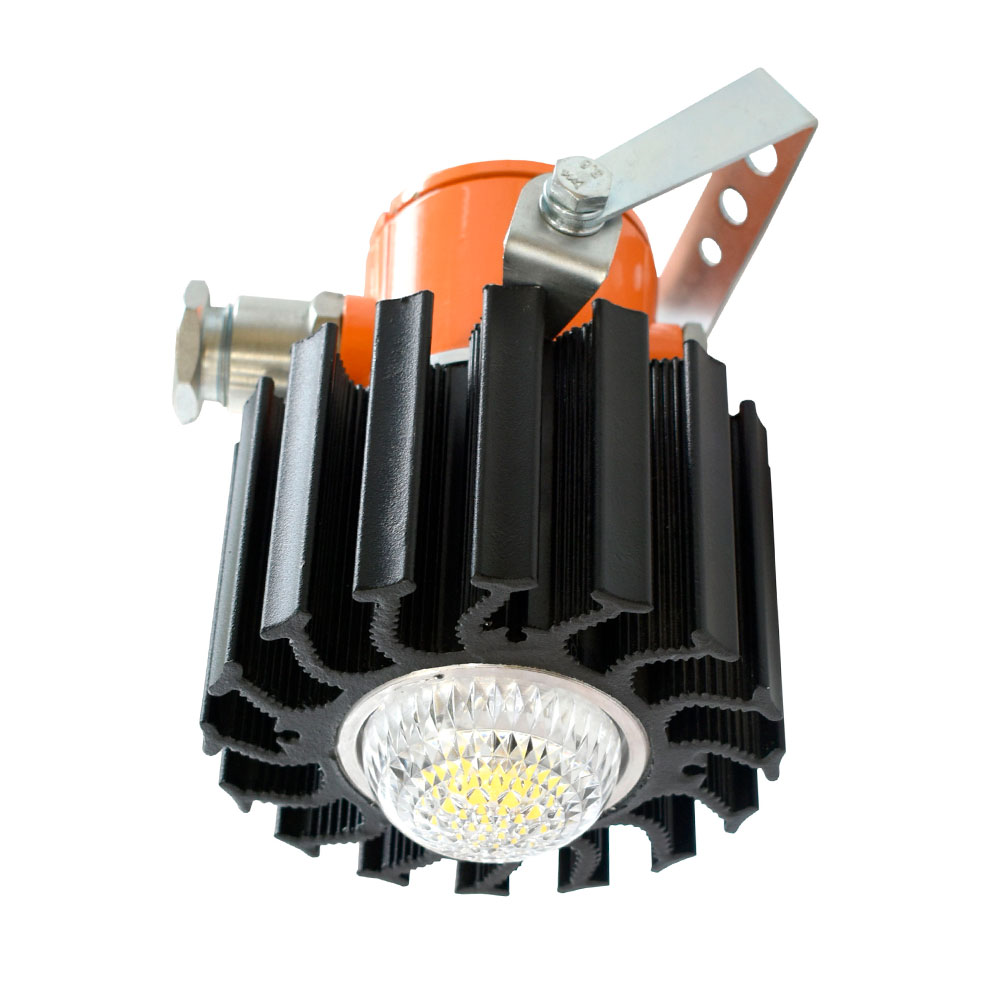

Конструкция светильника состоит из корпуса, внутри которого расположен светодиодный модуль, защищенный колпаком из поликарбоната. Клеммная колодка установлена внутри взрывонепроницаемой оболочки «db». Вводное отделение представляет собой корпус с расположенной внутри клеммной колодкой. Имеется наружный заземляющий контакт.
Светильник крепится на плоскую поверхность при помощи кронштейна поворотного, крепления на трубу G 3/4 или М25х1,5. Прямое подключение к клеммам колодки внутри вводной коробки. Способ подключения светильника - 3-х жильный кабель. Максимальное сечение жил питающего кабеля, не более, мм2 — 2,5. Диаметр подводимого кабеля, мм —6-19 (в зависимости от кабельного ввода).
|
Модель
|
ДСП-82 |
|
Заводская гарантия, лет
|
5 |
|
Потребляемая мощность, Вт
|
10, 20, 30, 40 |
|
Габаритные размеры (ДxШxВ), мм
|
130х130х280, 130х130х330, 130х130х370, 130х130х270 |
|
Масса, кг
|
3,1, 2,5, 3,3, 2,0 |
|
Эффективность, Лм/Вт
|
100, 110, 120, 130, 140, 150, 160, 170 |
|
Световой поток светильника, Лм
|
1200-6000 |
|
Степень защиты
|
IP66, IP67 |
|
Напряжение питающей сети, В
|
220 |
|
Диапазон питающего напряжения, В
|
220 |
|
Температура окружающей среды, °С
|
-60..+60; -60..+45 |
|
Класс защиты от поражения электрическим током
|
I |
|
Корпус светильника
|
Алюминий |
|
Крепление
|
Кронштейн, Монтажная скоба |
|
Тип светодиодов
|
SMD |
|
Ресурс работы светильника не менее (>), час
|
100000 |
|
Коэффициент мощности / КПД, не менее (>), %
|
0,9 |
|
Коэффициент пульсации светового потока, не более (<), %
|
1 |
|
Индекс цветопередачи, не менее (>), Ra
|
70 |
|
Угол излучения, °
|
120, 170 |
|
Коррелированная цветовая температура, К
|
2700 - 6500 |
|
Частота питающей сети, Гц
|
50, 60 |
|
Классификация по пожарной безопасности
|
F |
