Светильники предназначены для общего освещения взрывоопасных зон по газу и пыли всех классов, в соответствии с маркировкой взрывозащиты, на предприятиях нефтяной, газовой, нефтехимической, химической, лакокрасочной, деревообрабатывающей и других отраслей промышленности.

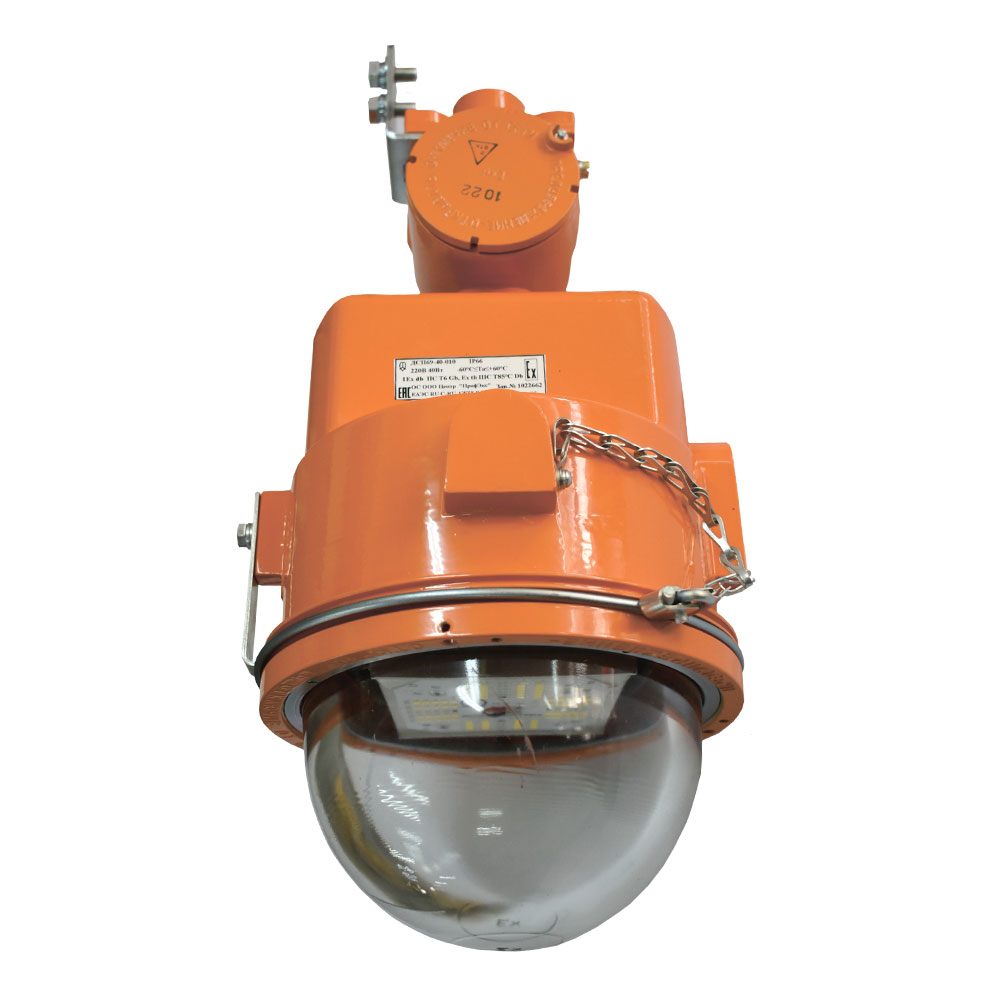

Корпусные детали светильников выполнены из алюминиевого сплава и окрашены порошковой краской. Соединение частей корпуса и крышки вводной коробки резьбовое. Защитный колпак из боросиликатного высокотемпературного ударопрочного стекла герметично установлен в кольцо при помощи герметика. Источник питания (драйвер) установлен внутри корпуса.
При расположении вводной коробки сбоку светильники выпускаются с одним или двумя кабельными вводами для индивидуального или транзитного подключения к электросети. При расположении вводной коробки сверху – ввод электропитания проводами, кабелем через трубу G3/4 или М25х1,5.
Прямое подключение к клеммам колодки внутри вводной коробки. Способ подключения светильника - 3-х жильный кабель. Максимальное сечение жил питающего кабеля, не более, мм2 — 2,5. Диаметр подводимого кабеля, мм — 6-19 (в зависимости от кабельного ввода).
Исполнение по взрывозащите:
ДСП69-10,20,30, 40 Вт —1Ex db IIC T6 Gb / Ex tb IIIC T85°С Db
ДСП69-50, 55 Вт — 1Ex db IIC T5 Gb / Ex tb IIIC T100°С Db
Технические условия: ТУ16-2007 ИЖЦМ.676146.003ТУ
|
Модель
|
ДСП69 |
|
Заводская гарантия, лет
|
5 |
|
Потребляемая мощность, Вт
|
10, 20, 30, 40, 50, 55 |
|
Габаритные размеры (ДxШxВ), мм
|
272х340, 202х425, 324х340 |
|
Масса, кг
|
6,4, 6,7 |
|
Эффективность, Лм/Вт
|
130, 140, 150, 160 |
|
Световой поток светильника, Лм
|
1300 - 8800 |
|
Степень защиты
|
IP66, IP67 |
|
Диапазон питающего напряжения, В
|
100-264 AC; 142-370 DC |
|
Температура окружающей среды, °С
|
-60..+60 |
|
Класс защиты от поражения электрическим током
|
I, II |
|
Корпус светильника
|
Алюминий |
|
Крепление
|
Универсальный подвес, Поворотный подвес, Компактный подвес, Монтажная муфта, Монтажная скоба |
|
Тип светодиодов
|
SMD |
|
Ресурс работы светильника не менее (>), час
|
100000 |
|
Коэффициент мощности / КПД, не менее (>), %
|
0,98, 0,9 |
|
Коэффициент пульсации светового потока, не более (<), %
|
1 |
|
Индекс цветопередачи, не менее (>), Ra
|
80 |
|
Угол излучения, °
|
120, 30, 60, 90, 160 |
